PHX-D-4000 M.C.C3차 인출형 전동기 제어반
피닉스 PHX-D-4000 MCC는 발,변전설비와 각종 산업 플랜트 및 상,하수 처리장의 전기설비 기타 빌딩 및 아파트의 전동기부하 설비에 적합하게 우수한 기능과 안전성을 갖도록 설계
제작된 Digital 제어 기능을 가진 설치면적을 1/2로 줄인 면당 12개의 서랍 형 유니트 장착이 가능한 3차 인출형 전동기제어반 입니다.
- Characteristic
-
- Free Busbar System (당사 특허 10-1722474) 적용으로 유지보수가 간편하며 고차단 용량의 모선구조로 안전성 확보

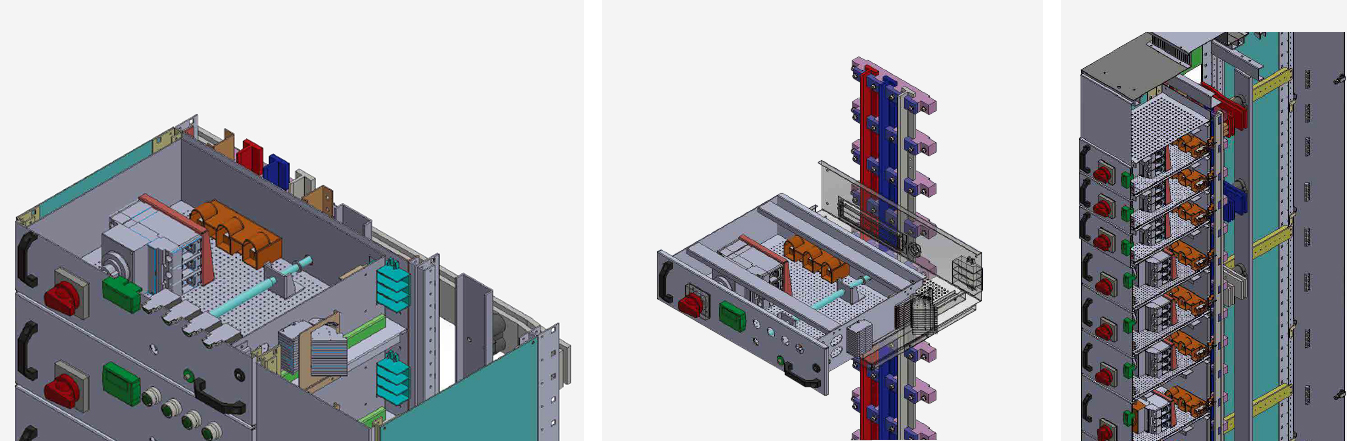

- 고집약적 서랍형 3차 인출 구조로 면당 12 유니트 (24 유니트/양면형) 를 장착 할 수 있어 설치면적을 절감
- 1,2,3차 자동인출 구조로 유지보수가 간편하여 편의성과 안전성 향상
- 조작이 쉬운 유니트 인터록장치 (당사 특허 10-1708020) 적용으로 오조작 우려가 방지된 안전하고 편리한 인출구조
- 충전부에 자동 절연셔터 내장으로 운전원의 감전사고 예방
- 유니트 Bottom 타공 Hole은 공기 순환 및 냉각과 MCCB, MG 등 취부자재의 설치 용이성을 확보
- 모선실과 내부격실 외부연결 단자가 IEC 규격에 준해서 구분된 안전한 구조
- IEC61439-2 규격에 따른 한국전기연구원 (KERI) 성능시험 통과로 신뢰성 확보

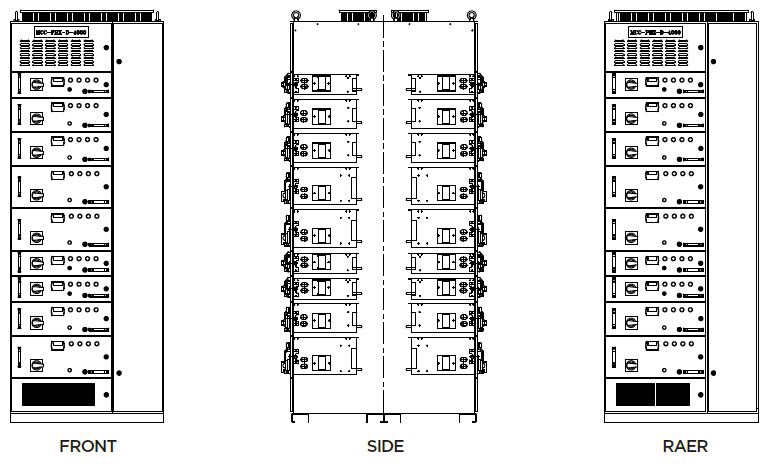

Dimension
Specifications
| 구 분 | 표준규격 | 비 고 | |
|---|---|---|---|
| 일반규격 | Type | PHX-D-4000 | PHX-S-2000(편면형) |
| 적용규격 | IEC61439-2 | ||
| 보호등급/외부 | IP3X | ||
| 보호등급/내부 | IP2X | ||
| Form 등급 | Form 3b | 공통Bus실, 개별유니트실, 공통외부단자실. | |
| 사용 장소 | 옥내 | ||
| 사용 온도 | -5℃~40℃ | ||
| 전기규격 | 정격 절연전압 | 750V | |
| 정격 운전전압 | 480V | ||
| 정격 주파수 | 50/60Hz | ||
| 극수 | 3P3W | ||
| 단시간 내전류 | 65KA/1Sec | ||
| 피크 내전류 | 143KA | ||
| 단시간 내전류 | 65KA/1Sec | ||
| 피크 내전류 | 143KA | ||
| 모선규격 | 수평모선정격 | 1250, 2000, 3150A | 2000A (편면형) |
| 수직모선정격 | 800, 1250A | ||
| 외함규격 | 편면형 | H-2350 | |
| W-900 | |||
| D-650 | |||
| 양면형 | H-2350 | ||
| W-900 | |||
| D-1100 | |||
| Frame | 2.3t | ||
| Door | 1.6t | ||
| Side Plate | 1.6t | ||
| 유니트 | 기본단위 | 150, 200, 250mm | 특허 인터록구조 적용 |
| 전원측 | 자동인출 (1차) | ||
| 부하측 | 자동인출 (2차) | ||
| 제어회로 | 자동인출 (3차) | ||
| 유니트 수량 | 편면형 | 12유니트/150mm | 설치공간: 1,800mm |
| 양면형 | 24유니트/150mm | 설치공간: 1,800x2mm | |
| 도장&방청 | 외함 내,외 면 | RAL 7035 | spec' by customer |
| 내부분할 보조재 | Galvanize | ||
| 유니트 및 기타 | Galvanize | ||

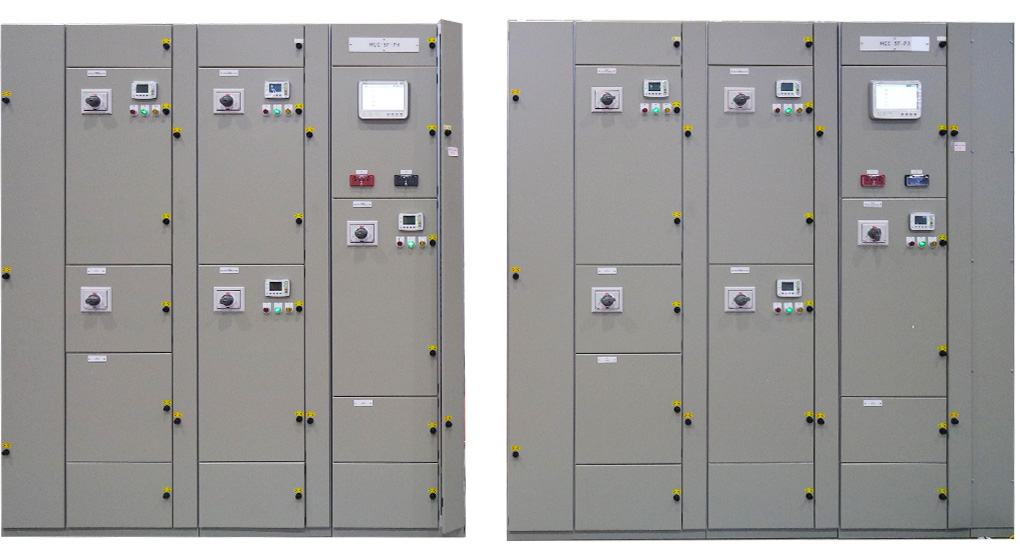

PHX-MCC PNL
피닉스 PHX-MCC 전동기 제어반은 대단위 공장 및 플랜트 산업 현장에 산업설비,원자력 ,발전설비까지 광범위하게 적용 가능한 우수한 기능과 신뢰성을 겸비한 다기능의
저압 전동기 제어반입니다.
